ЛГМ 1,5х3,0 Для производства фасадных кассет
Листогиб 1,5х3000 поставляется вместе со специальным набором инструментов и оснасток для изготовление профилей и металлических фасадных панелей (кассет). Этот листогибочный станок является неотъемлемой частью при изготовлении металлических фасадов зданий. Вы решили сами производить вентилируемые фасады? Тогда это оборудование для Вас!
Видео работы листогиба для производства фасадных кассет
Параметры листогибочного станка ЛГМ 1,5х3,0
наименование показателей | значения |
Толщина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм. |
0,5 - 1,5 |
Ширина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм, максимальная |
3000 |
Угол поворота гибочной балки, градус. | 125 |
Ход прижимной балки, мм. | 135 |
Скорость прижимной балки, мм/с | 12 |
Угловая скорость гибочной балки, градус/с | 25 |
Высота отгибаемой кромки при максимальной толщине листа, мм. | 6 толщин листа |
Длина Z | 4200 |
Ширина | 820 |
Высота | 1400 |
Масса, кг | 3200 |
Мощность электродвигателей, суммарная, кВт | 7,5 |
Производительность механизма, сгибов/ч | до 350 |
Механический регулируемый упор, мм | 100-350 |
Работа в режиме наладки | есть |
Полуавтоматический режим работы с ручной подачей и удалением заготовки | есть |
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей |
имеется |
Комплект поставки листогибочного станка ЛГМ 1,5х3,0
№ | Наименование | Количество |
1 | Машина листогибочная с поворотной балкой ЛГМ 1,5 х 3,0 | 1 шт. |
2 | Руководство по эксплуатации листогибочной машины | 1 шт. |
3 | Светильник НКП – 03х60 | 2 шт. |
4 | Ключ компенсатора (для листогиба с компенсатором) | 1 шт. |
5 | Опора | 2 шт. |

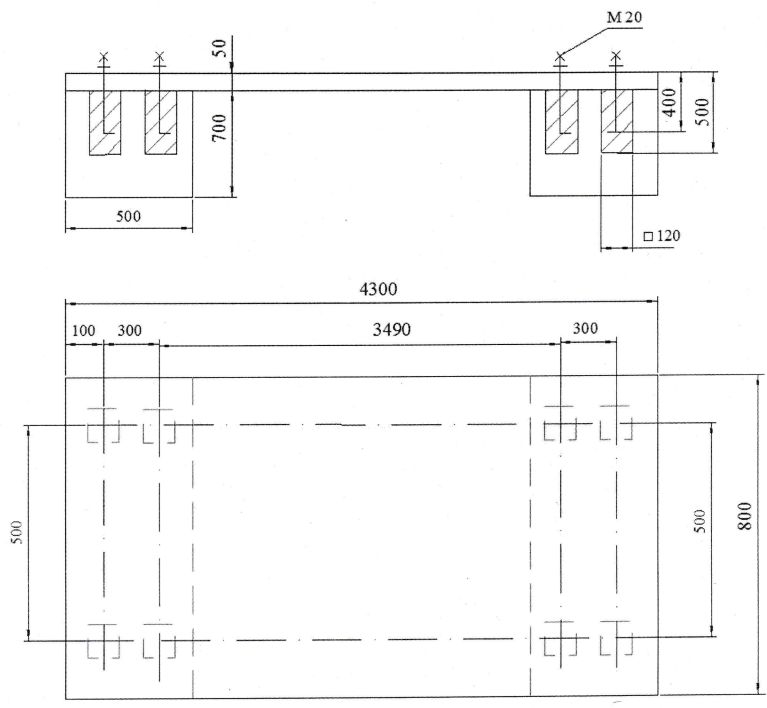

Фундамент для листогибочного станка ЛГМ 1,5х3,0
Для установки листогибочного станка необходимо произвести следующие подготовительные работы:
- Подготовить и расчистить площадку соответствующую размеру листогибочной машины;
- Подготовить место для заливки фундамента;
- Залить фундамент соблюдая требования предъявляемые к фундаментам такого типа;
- Установить листогибочный станок на фундамент и закрепить используя фундаментные болты М20.
Примечание:
Отклонение от горизонтали поверхности фундамента под установку листогибочного станка не более 1 мм на 1 метр погонный. Строповка листогибочного станка при подъёме осуществляется согласно схеме строповки указанной в разделе «Листогибочные машины».
Для всех регионов России: Для заказа или получения дополнительной информации по листогибочному станку ЛГМ 1,5х3,0 свяжитесь со специалистами компании по телефонам указанным в нижней части сайта.
