Станок для изготовления доборных элементов (ЛГМ 1,5х3,0Д)
Машина листогибочная ЛГМ 1,5х3,0Д – это вариант типовой листогибочной машины ЛГМ 1,5х3,0 специализированной для изготовления доборных элементов кровли. Различие данной машины и базового варианта станка в применении специального инструмента (оправок) и изменении формы и взаимного расположения рабочих органов станка (балок).
Схематично это показано на эскизе:
Для обеспечения работы и увеличения производительности труда машина может быть укомплектована задним электромеханическим упором и системой ЧПУ.
Некоторые варианты получаемых профилей:
При необходимости гнуть сложные профили и профили собственной разработки, следует проконсультироваться со специалистами нашего предприятия, так как может понадобиться специализированная оснастка.
Видео работы листогиба
Параметры машины листогибочной ЛГМ 1,5х3,0Д
| Наименование показателей |
Значение |
| Толщина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм. |
0,5 - 1,0 |
| Ширина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм, максимальная |
3000 |
| Угол поворота гибочной балки, градус. | 140 |
| Ход прижимной балки, мм. | 135 |
| Скорость прижимной балки, мм/с | 12 |
| Угловая скорость гибочной балки, градус/с | 25 |
| Высота отгибаемой кромки при максимальной толщине листа, мм. | 6 толщин листа |
| Длина Z | 4200 |
| Ширина | 820 |
| Высота | 1400 |
| Масса, кг | 3200 |
| Мощность электродвигателей, суммарная, кВт | 5,9 |
| Производительность механизма, сгибов/ч | до 350 |
| Механический регулируемый упор, мм | 100-350 |
| Работа в режиме наладки | есть |
| Полуавтоматический режим работы с ручной подачей и удалением заготовки |
есть |
| Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей |
имеется |
Комплект поставки листогибочного станка ЛГМ 1,5х3,0Д
| № | Наименование | Количество |
| 1 | Машина листогибочная с поворотной балкой ЛГМ 1,5 х 3,0Д | 1 шт. |
| 2 | Руководство по эксплуатации листогибочной машины | 1 шт. |
| 3 | Светильник НКП – 03х60 | 2 шт. |
| 4 | Ключ компенсатора (для листогиба с компенсатором) | 1 шт. |
| 5 | Опора | 2 шт. |

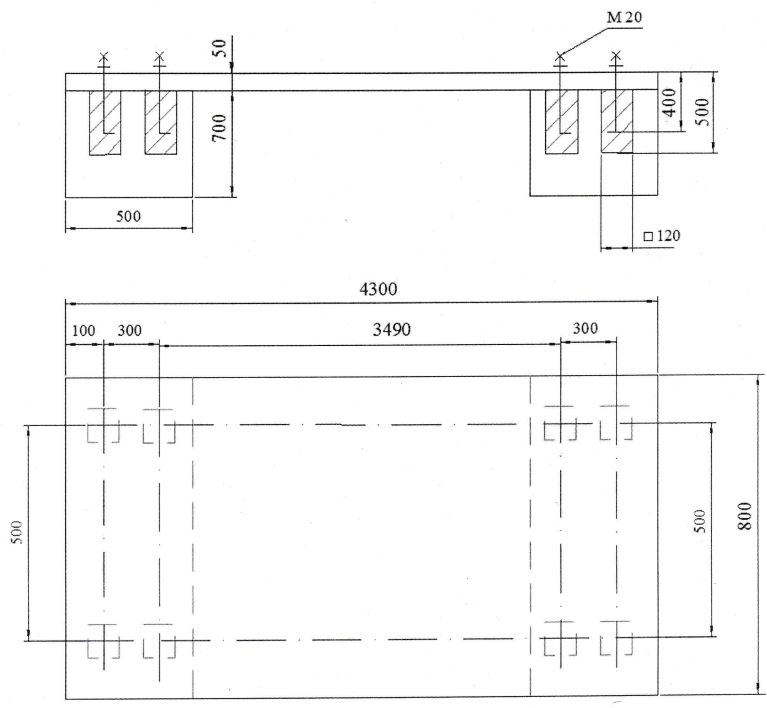

Фундамент для листогибочного станка ЛГМ 1,5х3,0Д
Для установки листогибочного станка необходимо произвести следующие подготовительные работы:
- Подготовить и расчистить площадку соответствующую размеру листогибочной машины;
- Подготовить место для заливки фундамента;
- Залить фундамент соблюдая требования предъявляемые к фундаментам такого типа;
- Установить листогибочный станок на фундамент и закрепить используя фундаментные болты М20.
Примечание:
Отклонение от горизонтали поверхности фундамента под установку листогибочного станка не более 1 мм на 1 метр погонный. Строповка листогибочного станка при подъёме осуществляется согласно схеме строповки указанной в разделе «Листогибочные машины».
Для всех регионов России: Для заказа или получения дополнительной информации по листогибочному станку ЛГМ 1,5х3,0Д свяжитесь со специалистами компании по телефонам указанным в нижней части сайта.
